スリープタイマー


一定時間後に切れるタイマーです。
電子蚊取りの自動オフ用としてsusumu氏の要望で製作。

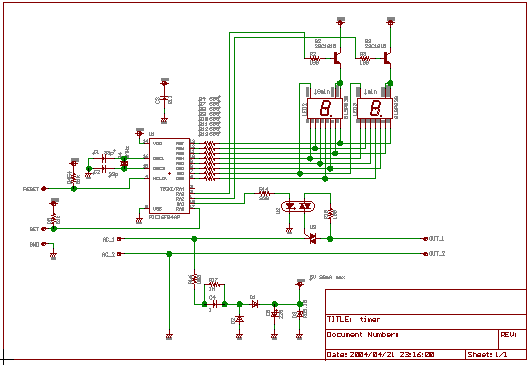

回路図

いつものとおり、Eagleで書いてます。PICマイコンの単純な回路です。電源はCによってドロップし、ツエナダイオードで簡易的に安定化しています。出力制御はSSRです。トライアックは16Aタイプですが、ヒートシンクを付けていないため、2A程度しか流せません。実際に使っているLEDは回路図のものとは違います。おっと電源の平滑コンデンサ書き忘れてます。

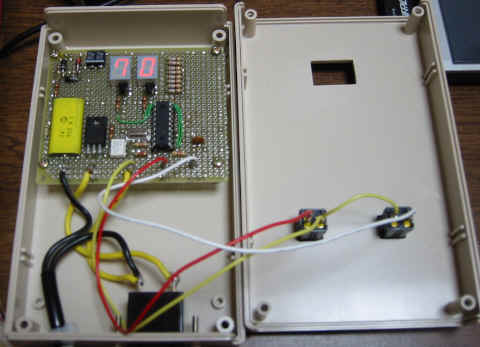

完成

電源ノイズを受けるとマイコンが誤動作するのが難点。リセットされるのですが、別に安全性には問題ないため追求するのは止めました。

大半のパーツは手持ち在庫より引っぱり出しているため、費用は数百円です。

資材
回路図(timer.sch)
PICソース(timer.asm)
