TS-440メンテナンス

周波数表示がドットだけになり、受信できなくなる。
ドット表示状態になる直前、Fズレがきわめて大きくなった。
ネットで調べると、VCOに流し込まれた接着剤？のようなものが経年劣化で導電性をもち、VCOがおかしくなってPLLのロックが外れるためらしい。
これは、440の「持病」らしい。

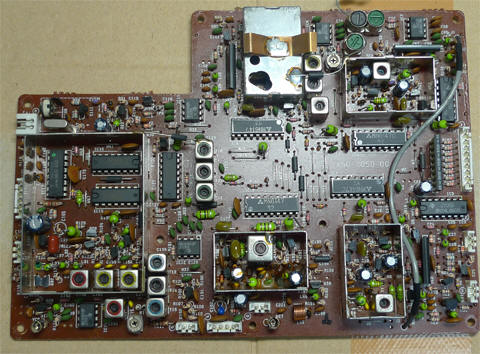

PLLユニット

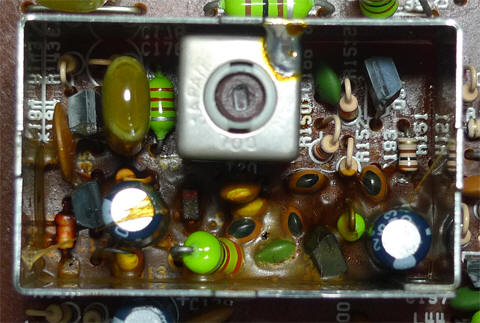

流し込まれた問題の物質

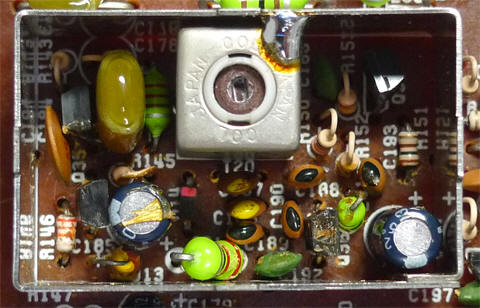

かなり除去、復活

部品を外しながらの作業であり、除去は楽ではありません。手間がかります。

RFユニットのバンド分割VCOにも問題物質が流し込まれており、こちらはもっと広範囲なので除去はもっと大変。NGになる前に予防除去したほうがいいだろう。

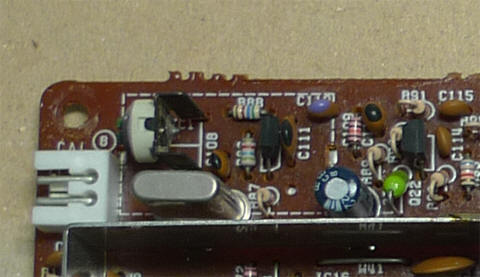

基準発信器は普通のクリスタルだが、モジュールの差し込みも想定していたようだ。
