ＦＴ−８１７の電源
小型機ならやはり電源も小さく行きたい。

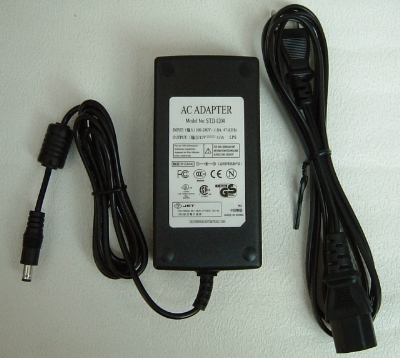

８１７は送信時に２Ａ程度、加えてバッテリ充電として２３０ｍＡ程度の電流が流れるため、秋月で売っているSTD-1204（１２Ｖ、４Ａ）が余裕もあり手軽。価格は１８５０円。ＡＣ入力はワールドワイド（１００〜２４０Ｖ）です。
ＤＣプラグはマッチしないので、取り替えます。極性統一＃１(ではなく＃２とのご指摘がありました）が合うようです。
ノイズフィルタは邪魔なのですが、あったほうがいいです。

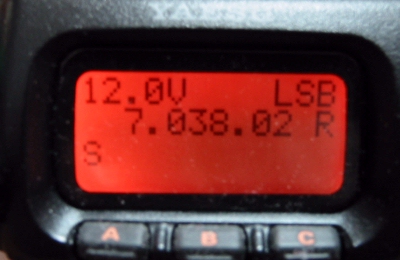

購入時の電圧は１２Ｖです。このままでも問題はありませんが、８１７のマニュアルによれ、電源電圧が１２Ｖ以下になるとローパワー送信になるとのことです。（可変電源で試したところ、実際は１１．４Ｖ以下になるとローパワーになりました。）せっかくのＡＣなので、定格電圧まで上げたいところです。
多くのアダプタは高周波接着や特殊ネジで開けられないようになっていますが、秋月のアダプタは簡単に開きます。ネジはプラスで、ゴム足（両面テープ接着）の下に隠れています。

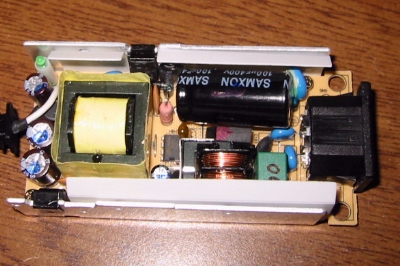

中国製なのかどうかは知りませんが、全く不明なブランドのコンデンサが着いています。ニッケミ、エルナー、ルビコンなどは全く見られません。基板はアルミ板の放熱器にネジ止めされているため、スイッチングトランジスタとダイオードを固定しているクランプをラジペンで外し、ネジ２本を外してパターン面を出します。
回路は一般的なスイッチング電源で、電圧制御にＴＬ４３１を使用しています。出力電圧を９．３１キロと２．３７キロで分圧し、ＴＬ４３１の制御端子に入力されています。この分圧比を変えることで出力電圧の調整が可能です。一般的にプラマイ２割程度の電圧調整は出来ます。

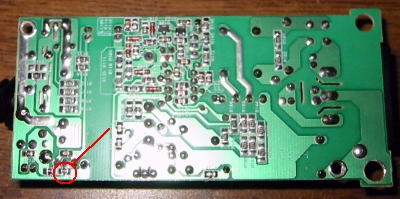

上記の丸印の抵抗を交換します。２．３７キロオームが実装されていますがこれを２キロオームにします。

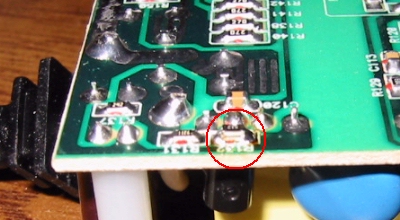

チップの２キロが入手出来なかったため、３．３キロと５．１キロを並列にしています。並列にするため、抵抗を２段重ねにしてます。（上記赤丸）
３．３Ｋ//５．１Ｋ＝２．００３...
ほぼ２Ｋです。
半田付けは確実に実施します。分圧抵抗の半田トラブルが発生すると、電圧制御ループが切れたりする致命的な問題が発生します。電圧制御ループが切れると、出力電圧が異常となります。異常に低くて８１７が動作しないならまだしも、異常に高くなると８１７を壊してしまいます。これは閉ループで安定化しているどのような電源にもいえることです。
いきなり８１７に繋ぐのは危険なので、テスタで確認してからにしましょう。くどいですが、分圧抵抗の半田不良などがあると電圧制御のフィードバックループが切れることになり、非常に危険です。

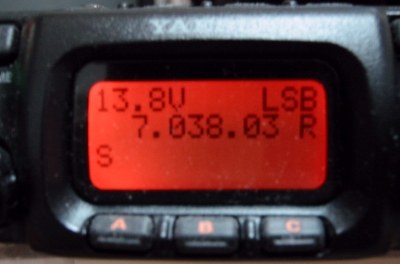

１３．８Ｖいい感じです。５Ｗでキャリア送信すると１３．５Ｖ程度の表示になります。

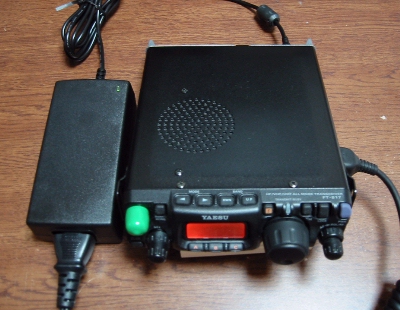

しかし、８１７は小さいですな。これでＨＦ〜４３０までオールモード運用できるのだから大したものです。未だにこのリグと同じ土俵で競合が無いというのも驚きです。このスイッチング電源は最近のノートパソコン付属のアダプターと比べると、電力を鑑みてもかなり大きめです。まあ８１７がそれだけ小さいと言うことでしょう。
