MT-8801C修理

スペアナとして利用していたMT-8801Cが昨秋(2013秋)頃起動しなくなったので修理する。

ブート画面で止まる。POSTは正常だが、ソフトのロードができないっぽい。

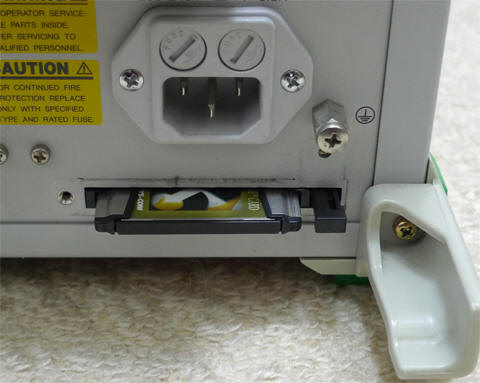

後ろパネルのPCカードを抜いて、PCに挿してみると不明なデバイスとなる。
以前はちゃんと読めたので、このカードが壊れた可能性が高い。
カードのコピーは以前取ったはずだったが、探しても見つからなかった。
(Windowsでファイルコピーしてもだめです。後述）

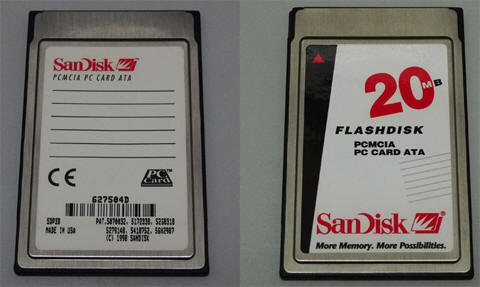

壊れたカード

20MBと隔世の感がある。

同じ機種を持っている人からカードの中身をコピーしてもらえば直る可能性が高い。
（後でわかったことですが、このカードをWindowsでファイルコピーしても動きません。)

２，３当たってみたが、よい返事は得られなかった。

おそらく、キャリブレーション情報もカード内にあると思われるので、他の個体からコピーしてもってくると、動作してもキャリブレーションは失われると思います。
＃もとが ジャン測ですけどね。

不明なデバイスとなることから、故障したのはコントローラーチップと見込んで、同じカードを購入してフラッシュチップだけ移植することを考える。
厳密に同じカードでなければならないのが探す上で難しいところ。ラベルデザイン（世代重視）、MADE IN USA もあわせました。(同じカードでもChinaもある。）
　

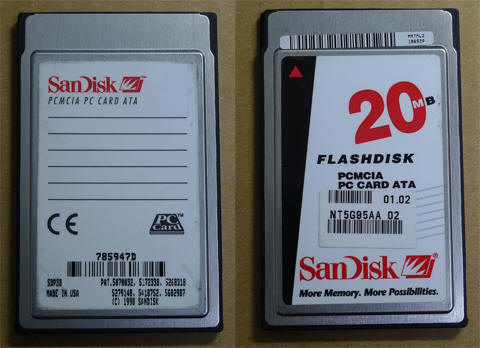

eBayで購入したカード

見かけ全く同じ（シリアルのみ違う）カードだが、内部はわずかに違った。
壊れたカードにはNORフラッシュのようなものがついているが、購入したものにはついていない。
同じ２０MBだが、壊れたほうは２５６Mbのチップｘ１、購入したものは１２８Mbのチップｘ２と違う。
基板は全く同じリビジョンだった。

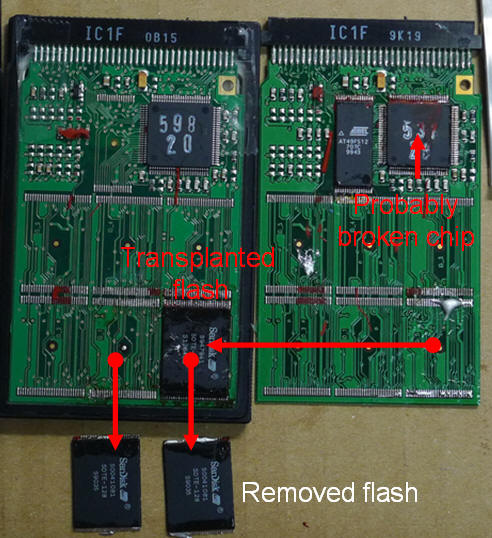

期待薄だが、フラッシュ張り替えを敢行。

0.5ミリピッチです。久しぶりの表面実装で手が震えました。

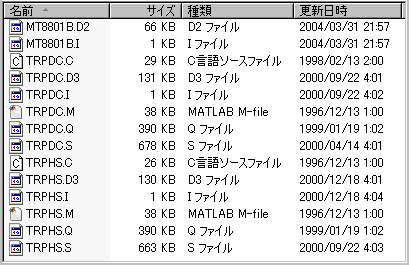

うまくいった。Windowsで読み出せた。

拡張子.Cとか.Mがありますが全く独自のものです。

FATフォーマットされているため、手持ちの64MBのCFをFATにして中身コピー。→起動せず。
専用機なので、ファイルシステムレベルで同じにしてもだめなようだ。
linuxを使い、カード全体をddコピー→起動(^o^)v。

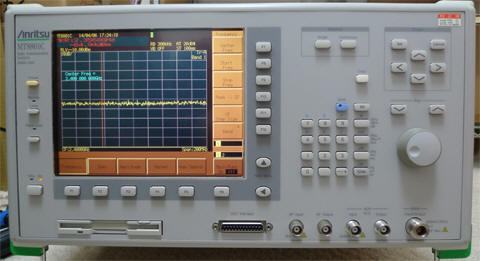

スペアナ画面

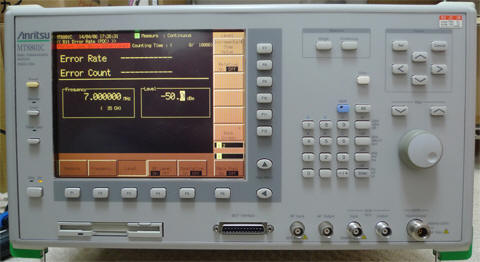

SG画面

この機種は携帯電話用無線機テスタなので、スペアナ単体の性能・操作性は専用機に劣ると思います。
よくよく調べたらCNは-115dBc/Hz@100kHzとのこと。ミドルレンジの基本性能はあるみたいです。
新品では５００万円以上していたようです。
しかしならが、よく使うFreq/Span/Level等がソフトキーかつ、左側なので、操作性はイマイチと思います。
無線機テスタなので、300kHz〜3GHzのSGにもなるし、10Wまでのパワー計(なんと熱電方式らしい)もついてます。SGだけでも十分価値あり。

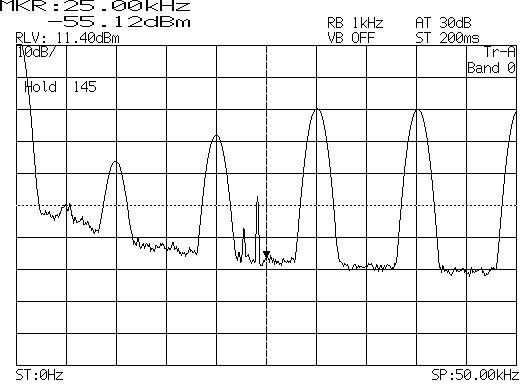

仕様では300k〜3GHzとなっているが、DCに近い低域をみてみる。
FGで正弦波を入れ、50kHzから10kHz刻みで落としていく。
30kHzまではレベル誤差を無視出来るようだ。

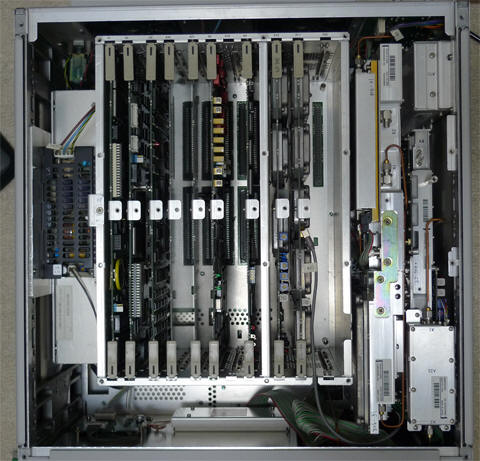

修理のついでに掃除もかね、ご開帳。

左端は電源。メイン電源と、常時通電（予熱用）サブ電源。
カードラック内はCPU、DSPほか。ラック内右はおそらくIF。その右のラック外はローカル、コンバータ系。

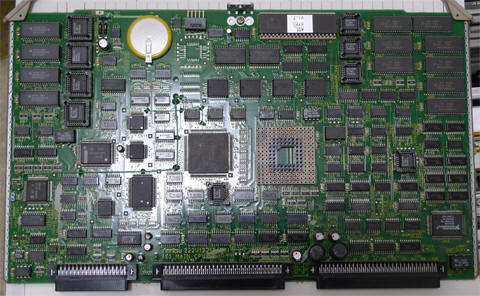

CPUボード　確か68000だったと思います。似たような集積度の基板が何枚か入ってます。

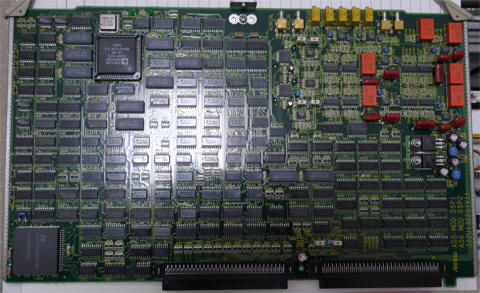

これはその中でも特に石が多い。MOD DSPとある。ほとんどが74系のロジックICです。
比較的大型のPLDが入っていることもあり、もうちょっと集積しなかったんでしょうか。
スペアナ、SGとして使うぶんにはほとんど関係ないモジュールと思われます。

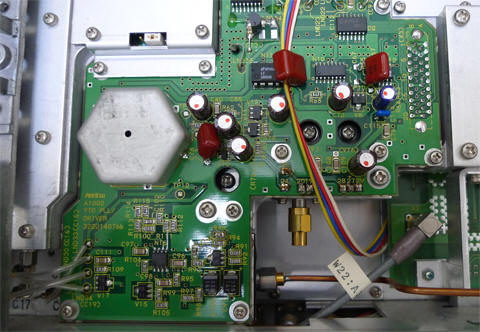

YTOまわり。缶詰のようなYTOはありません。
おそらく、この下のアルミブロックに一体化されていると思われます。

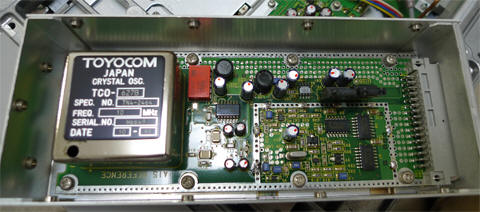

リファレンスのOCXO。スタンバイ状態でもここは通電、予熱されてます。
