安価なDDSファンクションジェネレータ


オクで安価なFGを買ってみた。

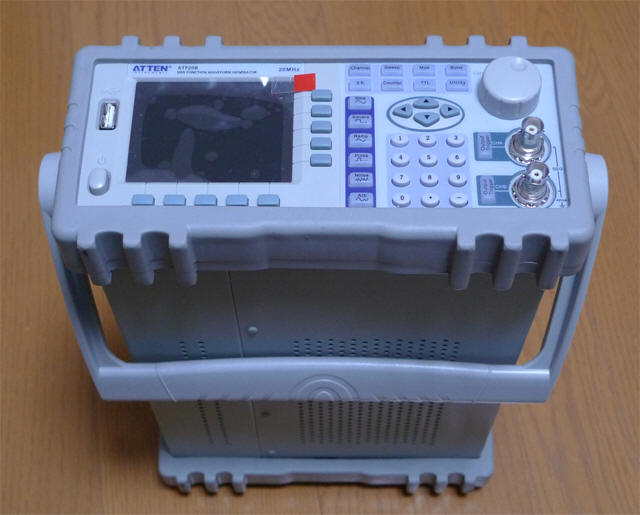

現代的ルックスのパネル面。

リアのネジ3本外すと、チューブ状の外装ケースから引き抜けます。フルークやテクトロと同じようなケーシング方法。
剛性はUSA製のほうが高いですが。それでも 予想より”まとも”な作り。

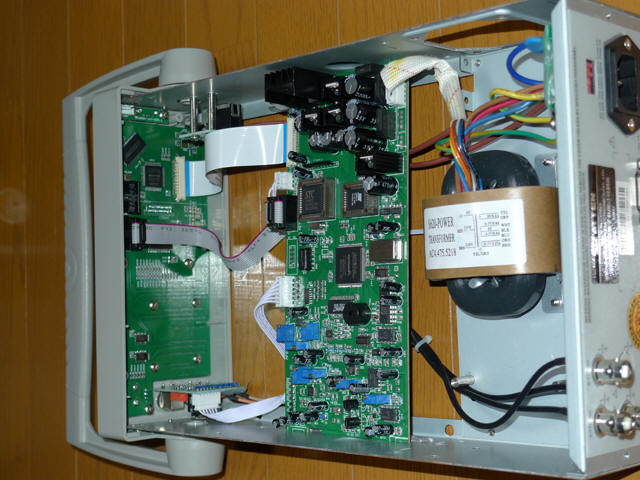

メイン基板、パネル基板ともアルテラのFPGA。Rコアトランス式電源。
前面のUSBは接続されておらず、死んでいます。側面にファン用の穴があるなど、ケース自体は他のベンチトップ機器にも使える汎用設計なのでしょう。

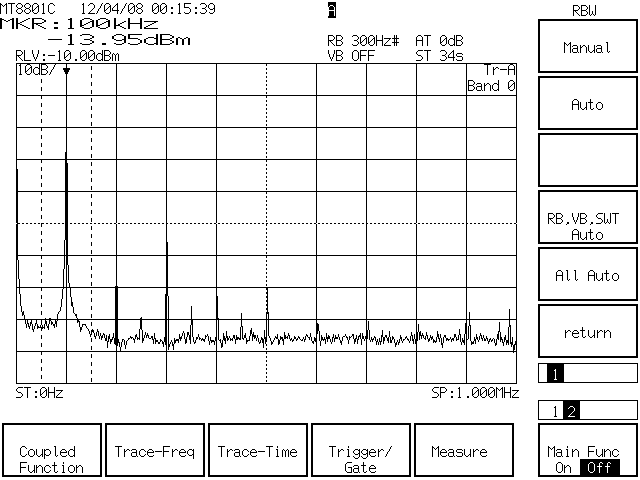

■CHA 100kHz

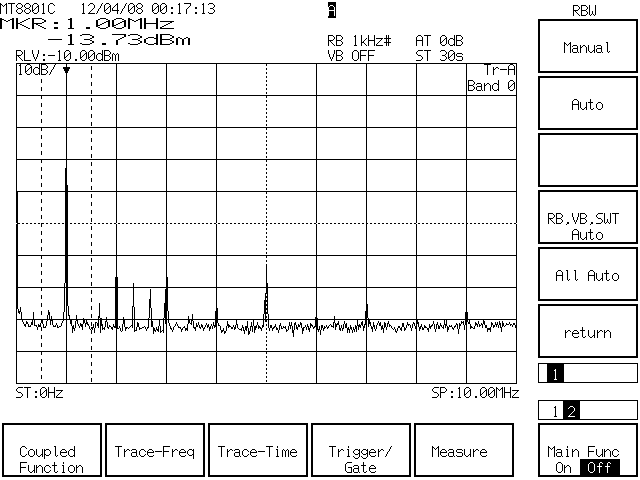

■CHA 1MHz

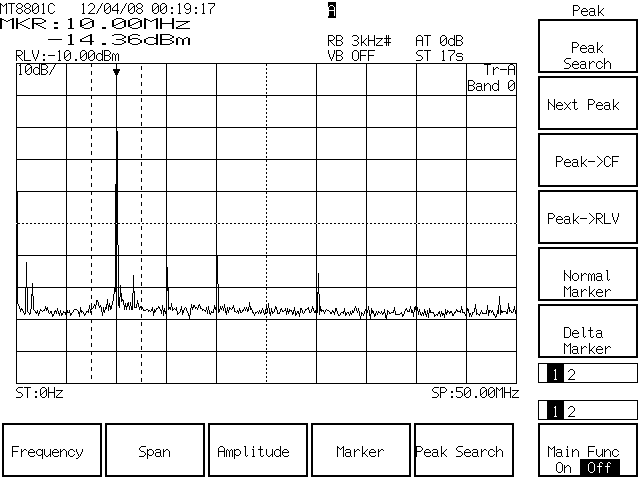

■CHA 10MHz

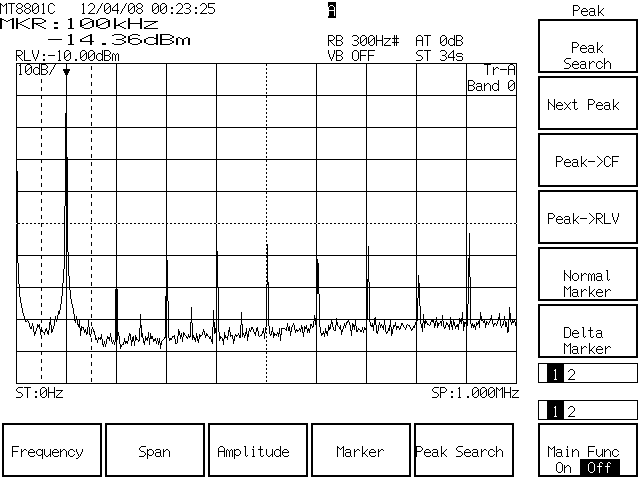

■CHB 100kHz
明らかにBは高調波が多い。

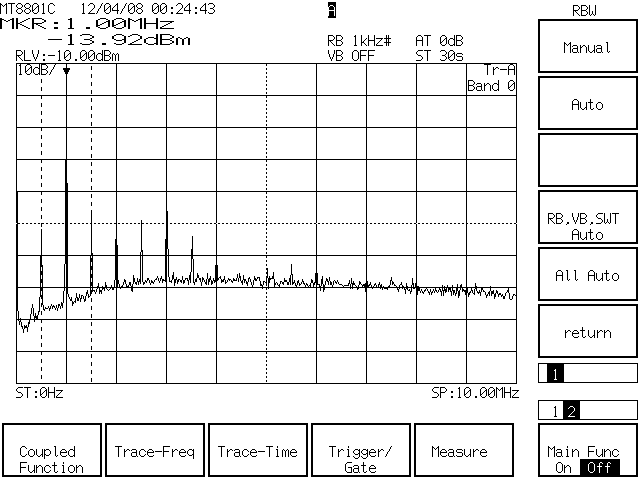

■CHB 1MHz
Aよりもノイズフロアが高い。Bは1MHzまで。Aと同じ性能ではありません。

若干怪しい部分もありますが、(液晶のコントラストが時折変わる等)FGとして使うぶんには問題ないです。
