【電源トランスの設計】

５Ｖのレギュレータを安定して動かすためには、最低でも８Ｖは欲しい。ACの変動（AC９０Ｖでも正常に動作する）とブリッジダイオードの電圧降下を考えると、レギュレータの入力電圧は高いほど良い。しかし、電位差に比例して効率が悪化する（＝発熱する）のでこの点からは低いほど良い。ＤＣ５Ｖ給電を行うトランスの２次側はAC8Vとし、少し高めではあるがＤＣ10Vを得ることにした。５Ｖレギュレータに流れる最大電流は負荷になるチップのデータシートから見積もって、だいたい100mA程度のはずである。レギュレータの電力損失は0.5W程度と予想される。TO-220タイプの許容損失はヒートシンク無しで1Wであるから、その半分であればヒートシンクが必要ないことがわかる。但し、0.5Wでもかなり熱くなるので、実装時には何らかの放熱対策をする。

±15Vの回路には、だいぶ高めであるが、トランスはAC18Vとして±25Vを得ることにした。この回路は電流も少ない
(OPアンプ１個あたり10mA、合計でも40mA程度）ので、レギュレータの発熱も許容できる（0.4W)はずである。

トランスはＲコアを使うと最初から決めつけているので、0-8V 1.2Aを２回路、18V-0-18V 0.5Aを１回路とした。40VAのトランスは充分過ぎる容量だが（消費電力的には10VA程度を予想）、これよりも小さい容量のトランスを採用しても大きさとコストのメリットが得られないので、40VAとした。

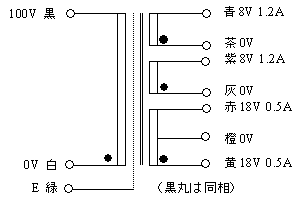

トランス仕様（タイプＲＡ４０、静電シールド付き）

トランス製作はフェニックスに依頼する。１個でも巻いてくれる。

ダイオードにはファーストリカバリーかショットキーバリア型を採用する。なるべくならショットキーを使いたいが、ショットキーは逆耐圧が低いので注意を要する。方式にもよるが、普通逆耐圧はACピーク値の３倍あれば良い。千石電商で売っていた11EQS10(日本インター)が逆耐圧100Vなので、これを採用した。平滑コンデンサはBlackGateである。フィルムコンをパラにしておく。トランス二次側にもフィルムコンを入れた。


11ESQ10(日本インター) ショットキーバリアSilicon Di
VR max	100V
IF max	1A
VF max	0.85V

電源投入時と切断時のポップノイズ防止のため、アナログ出力のショートリレーを設置する。リレーは電源ON後１秒から２秒して動作（設定はブレーク）し、切断時は即切れる（接点メーク）ようにする。確実に即断を行うため、トランス２次側の電圧を監視するようにした。

ノイズ防止（入らない＆出さない）のため、ＡＣ１次側にノイズフィルタを設置する。
安全のため、ケースに対してコンデンサを接続しない。この基板にはヒューズを設置する。
