菊水 SW電源PAK20-18Aメンテナンス
この電源は2003年にオクでゲットしたもので、落札後15年近く経過、製造後20年近く経過していると思われます。
2000年頃製造の低ESRコンデンサは、総じて液漏れの可能性をもっています。
本機も2次平滑コンがお漏らし、基板が一部ダメージを負っています。
2次平滑コン以外はお漏らししていないようなので、交換するのは2次平滑コン5個のみです。
コンデンサを外し、基板はアルコール＋精製水でクリーニング。

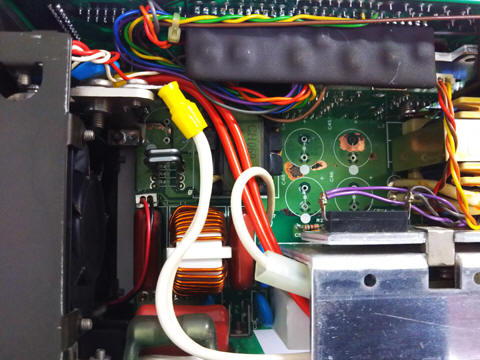

黒ずんでいる部分は、電解液による腐食の跡。
コンデンサはシリコーン系接着剤で固定されているため、取り外した際に基板レジストが一部剥がれ銅色になっている。
外したコンデンサは3300μF/35V、105℃品。パナHFEシリーズ。

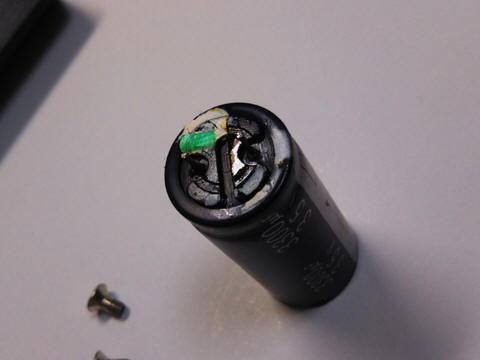

ゴム栓に電解液による濡れが見られる。
緑色は剥がれたレジスト。
| 容量(μF) | ESR(mΩ) | |
| 1 | 3300 | 72 |
| 2 | 3600 | 68 |
| 3 | 3600 | 58 |
| 4 | 3600 | 50 |
| 5 | 3500 | 54 |
測定の結果、容量抜けはないようだが、スペックよりESRは悪化しているようだ。
交換するコンデンサの容量と耐圧を合わせるのは当然として、許容リプルとESRも同等以上にしなければいけない。
価格、入手の容易さから、千石電商にあった東信工業1VUTWXZ332M0(@158円)とした。
| メーカ / シリーズ | 許容リプル(mA) | ESR(mΩ) | サイズ(D×Lmm) | |
| オリジナル品 | パナ / HFE | 2390 | 36 | 18×40 |
| 交換品 | 東信工業 / UTWXZ | 3680 | 15 | 18×35.5 |
小型・低ESR化しており、この20年の進化がわかる。（他社品も同じようなスペックだった。)

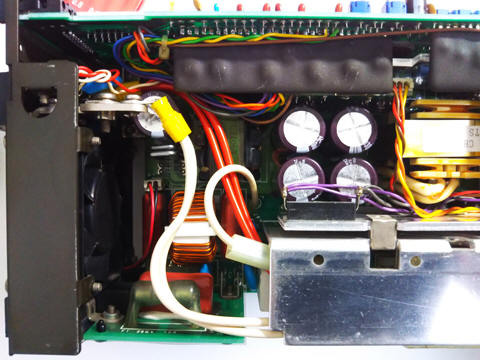

リア出力端子付近のコンデンサは取り替えにくいものがある。
振動が多い環境で使うわけでないため、接着剤は使用していない。
