最近のSunマシン(UTLRA5/10など）は高密度DB15コネクタでビデオが出力されているため、ＰＣと同じケーブルで接続できるが、CreatorやGXシリーズの出力はSun独自のコネクタになっている。このため、変換が必要だ。

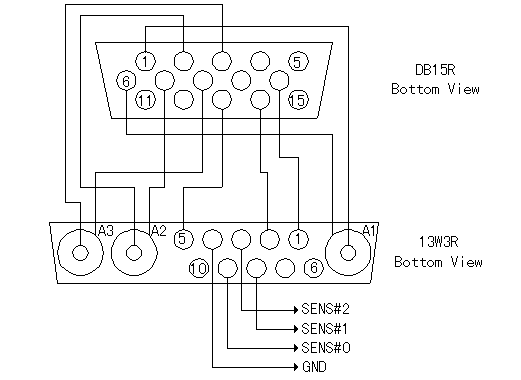

１．基本的な接続の図

ＲＧＢは同軸出力されている。残りは水平・垂直同期とそのグラウンドだ。SENSEピンは後述。 SUN側のコネクタは13W3という。秋葉の千石電商で2.5K円くらい。高密度１５ピンはどこでも売っている。４００円くらいか。

２．SENSEピンとセットされるモードについて

SENSEピンはハード的に接続されているCRTなりをPROBEして、適切なモードをセットするための信号ピンである。こう書くと、VESADDC(?)のようにシリアルで機種まで通知するように思うがそうではなく、単にH/Lを見てるだけだ。　
SENSEピンはプルアップされているため、接続しないとすべて１(Code=7)になる。適宜GNDに落とし、Codeをセットする。
コード対応表は以下の通りである。


Code	TGX+	TGX	GX+	GX	SX	ZX	S24	Creator
7	1152x900x66	1152x900x66	1152x900x66	1152x900x66	1152x900x66	1152x900x66	1152x900x66	1152x900x66
6	1152x900x76	1152x900x76	1152x900x76	1152x900x76	1152x900x76	1152x900x76	1152x900x76	1152x900x76
5	1024x768x60	1024x768x60	1152x900x66	1152x900x66	1024x768x60	1152x900x66	1024x768x70	1024x768x60
4	1152x900x76	1152x900x76	1280x1024x67	1152x900x76	1152x900x76	1280x1024x67	1152x900x76	1280x1024(※4)
3	1152x900x66	1152x900x66	1152x900x66	1152x900x66	1152x900x66	1152x900x66	1152x900x66	1152x900x66
2	1280x1024x76	1152x900x66	※1	※1	1280x1024x76(※3)	1280x1024x76	1152x900x76	1280x1024x76
1	1600x1280x76	1152x900x66	※2	※2	1600x1280x76(※3)	1152x900x66	1152x900x66	1152x900x66
0	1024x768x77	1024x768x77	1152x900x66	1152x900x66	1024x768x60	1024x768x76	1152x900x66	1024x768x77

※1　1280x1024x76に同期されるが、ピクセル落ちする。
※2　1600x1280x76に同期されるが、ピクセル落ちする。
※3　4MBのVSIMMではカラーが８ビット深度になる。
※4　初期ロットではピン７がオープン(=1)の場合には1280x1024x67に、クローズの場合には1280x1024x76になる。

上記の表は　David.Tong@Corp.Sun.COM　氏がメンテされている  Frame Buffer FAQ  から引用させていただいた。氏に感謝。

３．コマンドによる解像度の設定

いちいちsenseピンで解像度をセットするのは面倒くさい。自作はともかく、市販品の線だったらどうするのかという問題がある。
GXシリーズはNVRAMパラメータで解像度が設定できる。eepromコマンドか、OpenBOOTモニタのsetenvコマンドでoutput-device変数を設定しよう。

たとえば、1024x768の60Hzにセットしたければモニタプロンプトで、

setenv output-device screen:r1024x768x60

とやる。デフォルトは単に screen　となっている。この場合はsenseピンの設定になるようだ。
では、対応してない解像度をセットするとどうなるかと言えば、無視されるだけのようだ。

NVRAMのパラメータで設定できるのはＧＸシリーズだけで、その他はOSのコマンドで設定する。
ZXならleoconfig、ＳＸならsxconfig、Creatorはたぶんffbconfigだろう。
man leoconfig　してみてほしい。leoconfigならガンマ設定などもできるため、モニタの色調整も可能だ。

４．変換コネクタ達

4.1.自作変換コネクタ


上記の結線図のままに作成、ケースに入れた変換アダプター。小穴はSENSE信号とGNDを短絡するためのディップスイッチ。

4.2.SUNの純正変換コネクタ


自作変換コネクタを作った後で入手したSUNの純正変換アダプター。１３０−３０３４−０１という番号が刻印されている。品番か？ テスターで測ってみると、SENSE0が１００オームでGNDに落とされているようだ。ということはCode=6になっているということだ。

５．うだうだ

5.1.Sunを液晶モニタに接続する

結線上の留意点はない。液晶の場合は一般に同期周波数が低いため、Sun側で低めの周波数を出力する。安物のケーブルでもボケが少なくなるメリットもある。ふつうの液晶はXGAタイプだから、1024x768で出すのは当然だ。
ここで問題になるとすれば、ＧＸ(+)には1024x768モードがないことだ。残念ながらこれはどうにもならない。画面が切れることを承知で1152x900を使うか、TGXにするかどっちかだ。お金があればSXGAの液晶を買うという手もある。

吾輩はTGXとZXをナナオの液晶ディスプレイに接続するが、普段はＰＣのＸで使うため結線していない。

5.2.どんなフレームバッファがいいのか

なにに使うかによる。ＧＸシリーズはどれも２５６色しか出ない。TGX+/GX+には４ＭのVRAMが搭載されているが、やはり２５６色しか出ない。これはカラーパレット式だからだ。今となっては２５６色は一部の業務用程度しか使い道がないだろう。

ZX,SX,S24,Creatorはフルカラーで表示できる。ZXはジャンクでもまだ高価（５〜７万）だし、殆ど出回っていない。SXはSS20かSS10のSXモデル専用で、メインメモリ空間にVRAMを入れてしまうことで高速描画を実現しているようだ。どの程度高速化は使ったことがないので知らないが。これはSX-VSIMMという名前で出回っている。４Ｍと８Ｍのバージョンがある。S24はSS5専用だ。(SS4にも刺さったかも）SS5のAFXバスに差し込む。これはアクセラレーションしていないので、遅いとか。Creatorはまだ勤務先でちょこっとさわっただけなので、何ともいえない。

いまさらながら、表示系はＰＣのが良いと思う。最近購入しているワークステーションはビデオレスにしている。ＰＣのＸサーバからSunを使うスタイルがすっかり定着してしまった。

5.3.ジャンク

秋葉原では最近SUNのジャンク流通が増えている。SS5やSS20などが３万から１０万程度で流れている。吾輩も中古のSS5とSS20を入手し、使っている。当然ながらパーツ類のジャンク流通も増えている。つい先日はTGX+を５００円でゲットした。
これにはジャンク屋の兄ちゃん（きっとバイト）も、”おおーっ。ビデオカードじゃないすか。もうけもんですねぇ。”と驚いていた。しかも Made in Japan ですぜ。きっとUS製よりは信頼性が高い。


５００円のジャンク箱で発見したTGX+。最新のTGX+はPGAでなく、BGAタイプのコントローラが付いていたと記憶している。基板の埃も少なく、美品。

＃ジャンクのカードをSS20に刺すのは怖かったが、バッチリ完動でした。
