玄箱PROコンデンサ予防交換
玄箱PROを24時間稼働の自宅サーバーにして何年も経つ(2006年頃購入、2-3年休止していたので7-8年くらい経過)ため、安定稼働のためコンデンサを予防交換。
UOP25D-0512(B)、韓国Unifive社製。
出力5V/1.5A, 12V/1A。
ここの電源ラインナップはよくわからない。
型番からして25Wの5V,12Vなんだけど、5V/1.5A＋12V/1.5Aがあったり、これは12V/1Aだったり。
5V/3A＋12V/0.8Aとかならわかるんだけど。
全てLtec製105℃品
へたれ具合
| 仕様 | 外観 | 容量(uF) | ESR(Ω) | 判定 | 直径(mm) |
| 47uF / 200V | 液漏れ、膨らみなし | 45.6 | 0.65 | 良 | 10.3 |
| 47uF / 200V | ↑ | 48.9 | 0.71 | 良 | ↑ |
| 2200uF / 10V | ↑ | 2070 | 0.09 | 良 | 10.3 |
| 2200uF / 16V | ↑ | 2140 | 0.05 | 良 | 12.7 |
| 220uF / 16V | ↑ | 164 | 16 | 不良 | 6.5 |
| 220uF /16V | ↑ | 381 | 1.3 | 良(誤差大) | ↑ |
上記のほか1uF / 50Vがあるが、これには大きなリプル電流が流れないので、今回の交換は見送り。
「Ltecコンデンサ」でググると大量死など、問題コンデンサであることを示唆するコメントが目立ちます。
今回外したコンデンサは、１つがドライアップしつつあるものの、そのような問題品ではないようです。
この電源のコンデンサは小型品で、意識せず同容量・耐圧を求めるとサイズが一回り大きく、干渉します。
サイズ（特に直径）を確認して購入する必要があります。

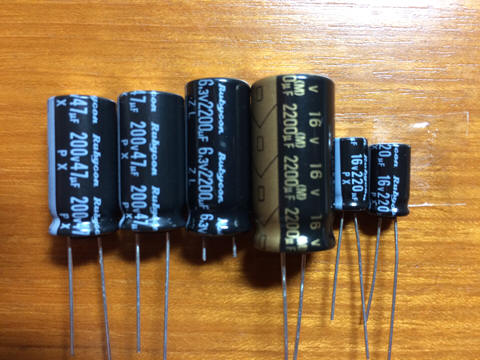

2200uF/10Vは手持ちの関係（何かから外した)）で6.3V耐圧になりました。
ここは5Vなので、6.3Vでも問題ありません。
アルミ電解の耐圧マージンは何倍もとる必要はありません。
2割とれば十分だと思います。
